CAD怎么创建块遮挡效果

CAD块遮挡功能主要用于在设计图纸中隐藏或遮挡某些元素，以便于突出显示其他重要内容或简化视图，从而提高图纸的可读性和工作效率。这一功能有助于在复杂的设计中快速定位关键信息，同时保持图纸的整洁和专业外观。在中望CAD里如何实现这种效果呢？

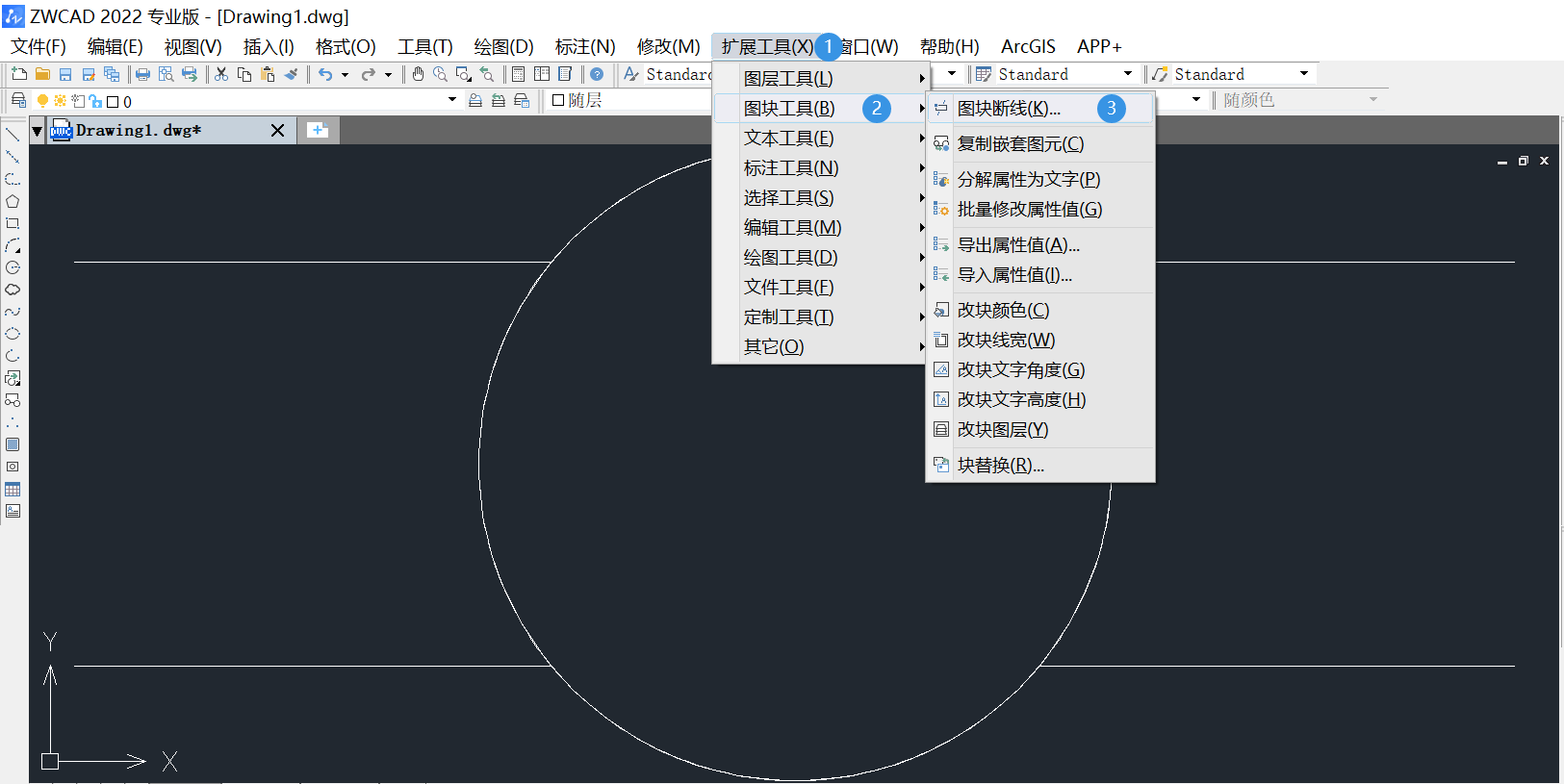

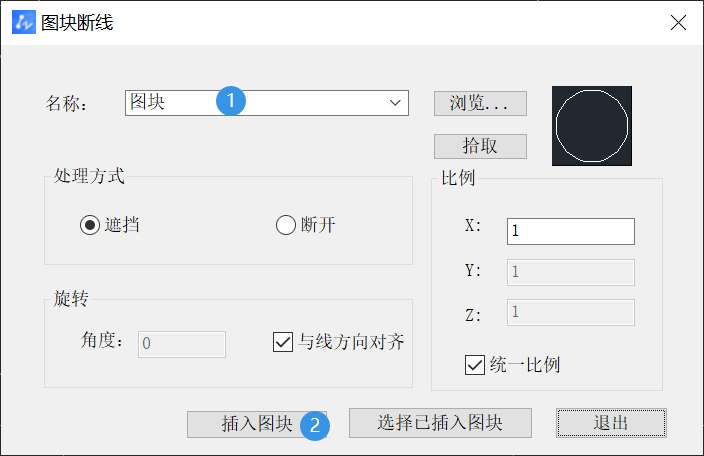

我们一般通过两种方法，第一种是，首先，点击菜单【扩展工具-图块工具-图块断线】，或者输入【BLOCKBREAK】命令，打开设置对话框；然后在【名称】里选择需要插入的块，点【插入图块】，放到被遮挡的对象位置即可。

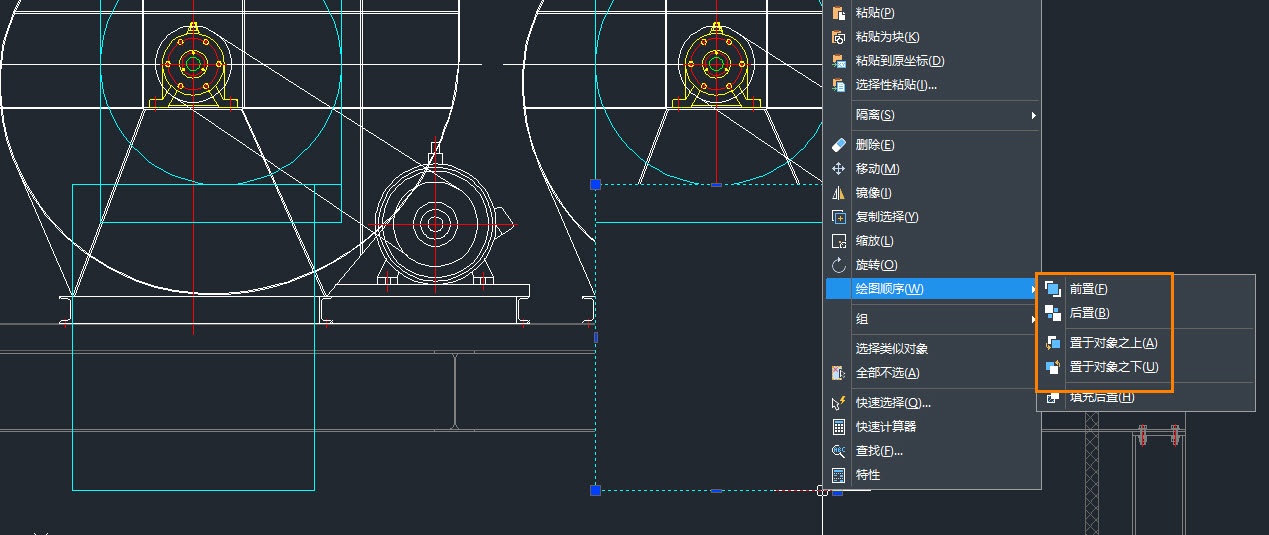

第二种方法是，首先，点击菜单【绘图-区域覆盖】，或者输入【WIPEOUT】命令，将需要遮挡区域画出来，选择各图形；然后，【右键】菜单【绘图顺序】里，对图形上下位置进行调整，以达到遮挡的效果。

CAD怎么创建块遮挡效果

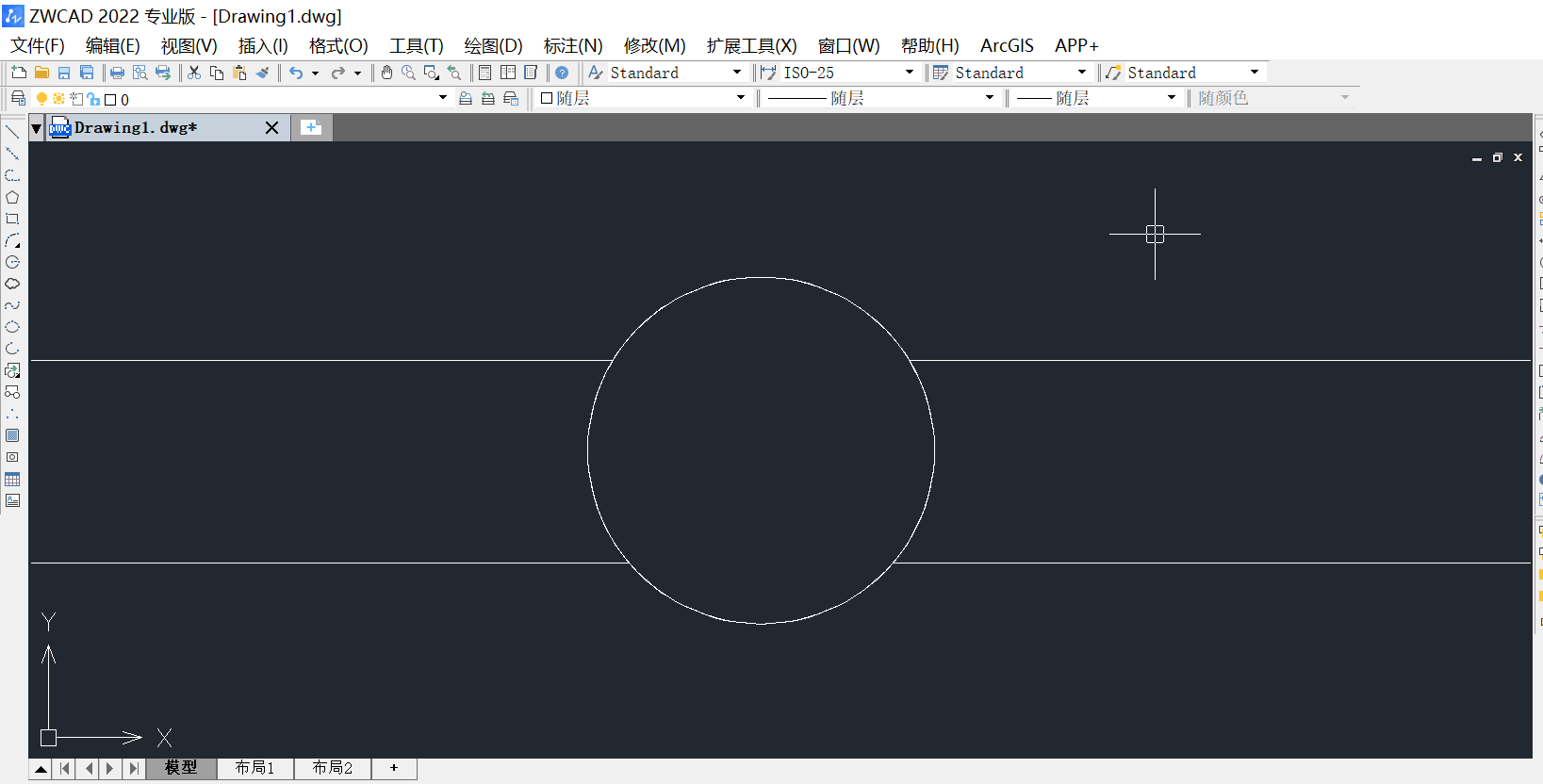

按照上述步骤操作，我们就可以创建块遮挡效果啦，以上就是本篇文章的全部内容，希望对你有所帮助。
