CAD"二维多段线"出现原因
发布日期：2025-04-08 17:26:29 来源： 编辑：黄贞琬
多段线（Polyline）在CAD中是一种非常实用的绘图工具，它允许用户创建由直线段和弧线段组成的连续曲线。这种线型的优势在于可以精确控制每一段的形状和长度，使得绘图更加灵活和精确。多段线还可以通过一个命令完成多种线段的绘制，提高了绘图效率。在复杂的工程图纸和建筑设计中，多段线因其高效和多功能性而备受青睐。
但是在用多段线（PLINE）绘图，发现绘制出来的是“二维多段线”，这是为什么？
发生这种情况原因一般是CAD中绘制多段线，默认为“多段线”，但同时也受“PLINETYPE”系统变量控制，当该系统变量的值为“0”时，绘制的就为“二维多段线”。

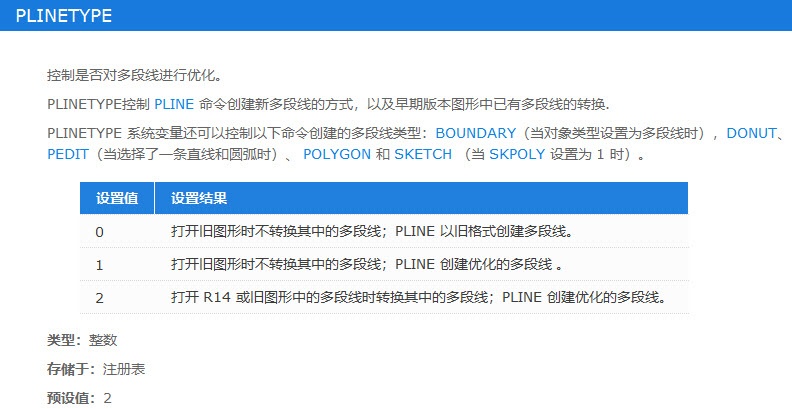

下图中展示了“PLINETYPE”的设置情况，“旧格式的多段线”即为“二维多段线”。
想要解决这个问题，我们首先要在命令栏输入【PLINETYPE】，回车；
然后，将其值设置为“2”，回车，完成设置。再进行绘制多段线即常规多段线。
以上就是本篇文章的全部内容，希望对你有所帮助。
